負荷情況

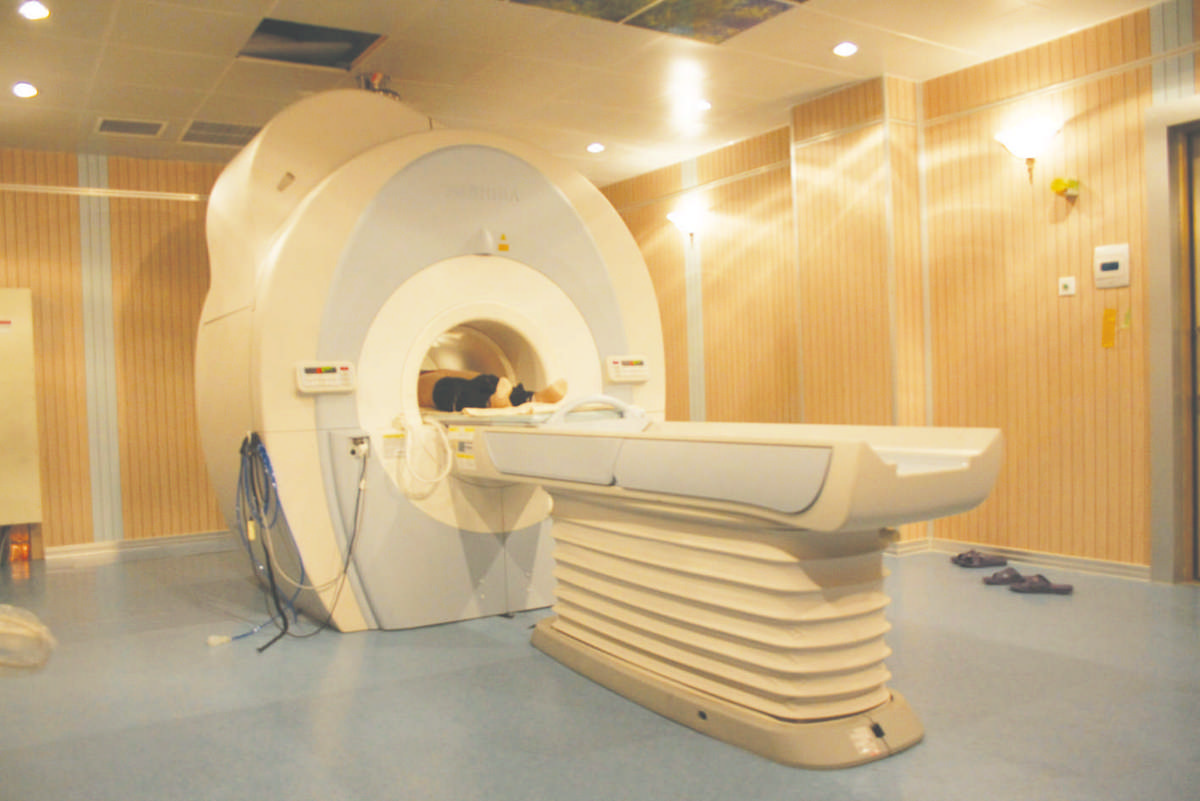

      醫院引入新設備，如核磁共振成像（MRI）、全身螺旋CT掃描儀、高頻電刀等；醫療設備都具有高檔的計算機部件和大量的高靈敏電子器件，對供電電源的質量要求很高。

       特别是檢測人體生物電信号的儀器設備，如心電圖機、腦電圖機、心電監護儀、超聲診斷儀等直接接觸人體的儀器設備，嚴重時還有生命危險。因此在使用這些先進的醫療設備時，必須保證電源質量，确保生命以及儀器設備的安全。

現場情況

    變壓器容量爲1250KVA，主要爲CT、X光機等醫療設備供電，對電能質量要求高，補償前功率因數爲0.82,客戶目标提升功率因數爲0.95。

根據公式

Qc=K*P

功率因數從0.82提升到0.95，查因數表獲得K值爲0.369，

S 變壓器額定容量 1250KVA；

P= S*功率因數=1025kW

計算求得 所需補償的無功容量Qc=K*P=0.369*1025= 378.2Kvar

治理措施

    治理措施爲SVG安裝在變壓器後端，配置1台TUR SVG 360kVAR靜止無功發生器。

無功補償效果

    從無功補償效果比較可以明顯看出，投入SVG後電流波形基本接近爲正弦波，功率因數提升至0.95左右，滿足醫院高精設備的正常運行。
