負荷概況

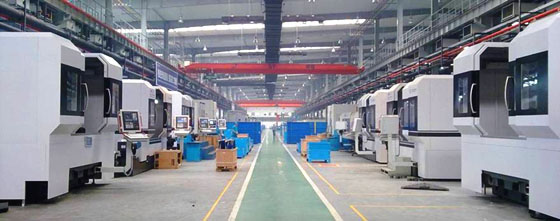

      主要用電負荷爲軍工精密數控機床，高精度數控機床對電能質量要求非常高，由于電壓畸變，電壓突降，諧波幹擾等會造成高精度設備停機或損壞。

現場情況

      數控中心配電變壓器爲800KVA。後端負載設備測試功率480KW。

     計算求得 電能質量綜合控制器補償容量

       Upqc=1.5*480=720KVA

治理措施

       治理措施爲在變壓器後端配置3台TUR UPQC 240KVA電能質量綜合控制器。

治理效果

       供電電壓電壓波形基本接近正弦波，電影數值基本穩定在220左右，電能質量得到改善，安裝TUR UPQC後，數控機床設備穩定運行。
