民用建築領域供電選型設計示例

以某體育館爲例，該體育館爲甲級體育館，共設180盞1kW,220V金鹵燈，分多比賽及整體照明模式，最大照明模式爲總負荷的0.8 ，消防照明負荷另外設置，UPS隻爲體育照明負荷供電，爲保證供電安全，可設2~4個UPS供電櫃，供電時間大于4小時。

計算過程

1.由上可知，本工程共分4個UPS配電箱，每個配電箱帶45盞220V,1kW金鹵燈，每個配電箱同事最大工作負荷爲36kW。

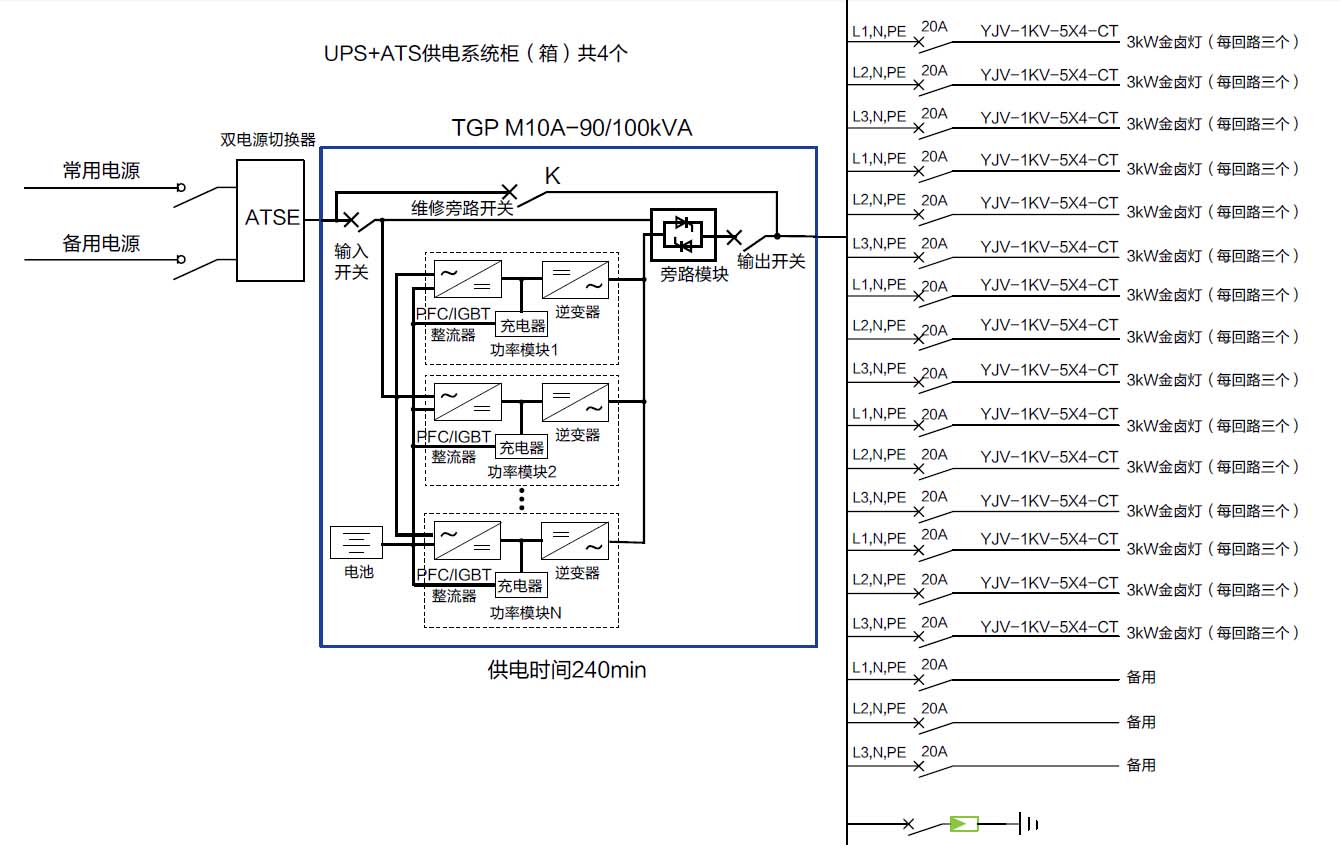

2.本項目屬于公用建築照明領域，依據TGP快速選型表，選型系數爲2.3，總容量爲83kVA。選擇接近此容量産品因而選擇90kVA,型号爲TGP M10A-90/100kVA模塊化産品。

3.依據要求供電時間爲240min。
