工作原理

       由流入熱元件的電流産生熱量，使有不同膨脹系數的雙金屬片發生形變，當形變達到一定距離時，就推動連杆動作，使控制電路斷開，從而使接觸器失電，主電路斷開，實現電動機的過載保護。

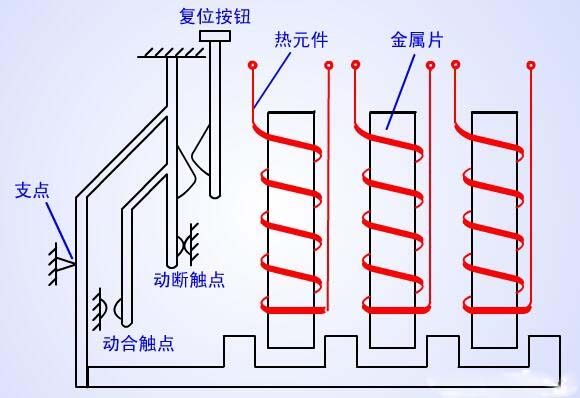

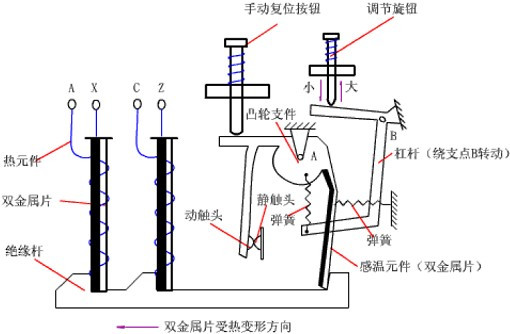

它由發熱元件、雙金屬片、觸點及一套傳動和調整機構組成。發熱元件是一段阻值不大的電阻絲，串接在被保護電動機的主電路中。雙金屬片由兩種不同熱膨脹系數的金屬片輾壓而成。當電動機過載時，通過發熱元件的電流超過整定電流，雙金屬片受熱向上彎曲脫離扣闆，使常閉觸點斷開。由于常閉觸點是接在電動機的控制電路中的，它的斷開會使得與其相接的接觸器線圈斷電，從而接觸器主觸點斷開，電動機的主電路斷電，實現了過載保護。

主要參數

額定電壓：熱繼電器能夠正常工作的最高的電壓值，一般爲交流220V，380V。

額定電流：熱繼電器的額定電流主要是指通過熱繼電器的電流

額定頻率：一般而言，其額定頻率按照45~62HZ設計。

整定電流範圍：整定電流的範圍有本身的特性來決定。它描述的是在一定的電流條件下熱繼電器的動作時間和電流的平方成正比。

作用

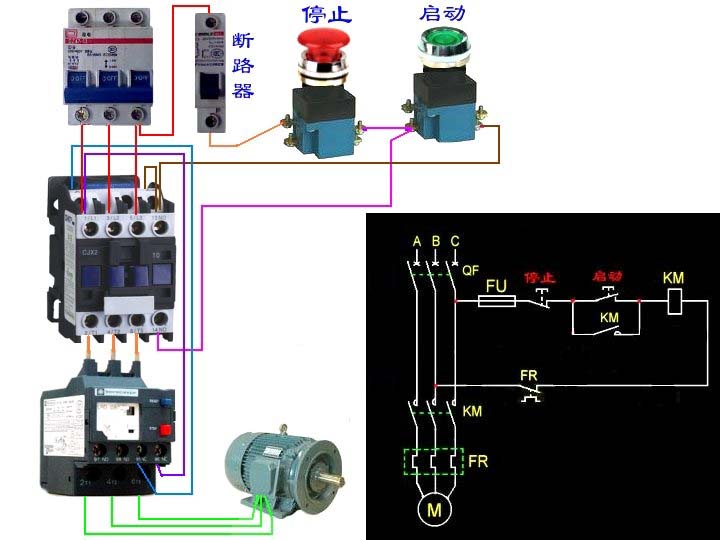

對異步電動機進行過載保護，他的工作原理是過載電流通過熱元件後，使雙金屬片加熱彎曲去推動動作機構來帶動觸點動作，從而将電動機控制電路斷開實現電動機斷電停車，起到過載保護的作用。鑒于雙金屬片受熱彎曲過程中，熱量的傳遞需要較長的時間，因此，熱繼電器不能用作短路保護，而隻能用作過載保護。

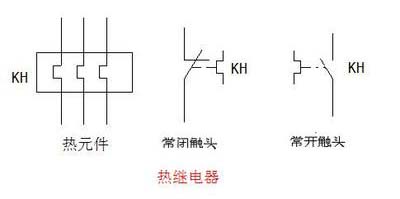

熱繼電器的符号爲FR，電路符号

不足

熱繼電器動作後，雙金屬片經過一段時間冷卻，按下複位按鈕即可複位。
