TUR S-DV型三合一電湧保護器

本系列産品執行标準IEC61643-21，GB50343-5.4.4，是爲監控攝像頭量身定制的全功能防雷電湧保護器，內置220V或24V交流電源、控制信号和視頻信号（BNC接頭）三種防雷浪湧保護，能全面有效地保護監控攝像頭、雲台不會因爲雷電浪湧而損壞。本産品安裝簡便、設計合理、性能優良，是保護監控攝像頭、雲台控制設備的理想選擇。

性能特點
技術參數
配置清單

産品特點

·符合GB18802.2-2004/IEC61643-2-2000及其它國際相關标準

·殘壓低，響應速度快

·插入損耗低

·對信号傳輸無影響

·标準設計，安裝方便

·質量可靠，經久耐用

TUR S信号系列電湧保護器型号及其含義說明

工作原理

本系列産品将電源、視頻信号及雲台控制信号的防雷浪湧保護合爲一體，采用鋁合金外殼，安裝接線方便，具有防塵、防腐蝕、阻燃、電磁屏蔽、失效指示等功能。電源防雷部分爲空心電感退耦，串聯二級防雷保護，适用于保護負載電流不 超過3A、220V或24V交流供電的電子設備。産品的視頻信号及雲台控制信号部分采用串聯二級精細保護，适用于保護攝像頭及雲台設備。控制信号1,2和3,4各爲一對雙絞線，0接電纜屏蔽層。當有感應雷電波侵入電源或信号傳輸線時，組合電湧保護器的防雷組件将以納秒級的響應速度呈現低阻抗狀态，迅速将雷電能量洩放到大地，并把由雷電引起的過電壓限制在用電設備允許承受的耐壓範圍以內，以确保電子設備的安全運行。

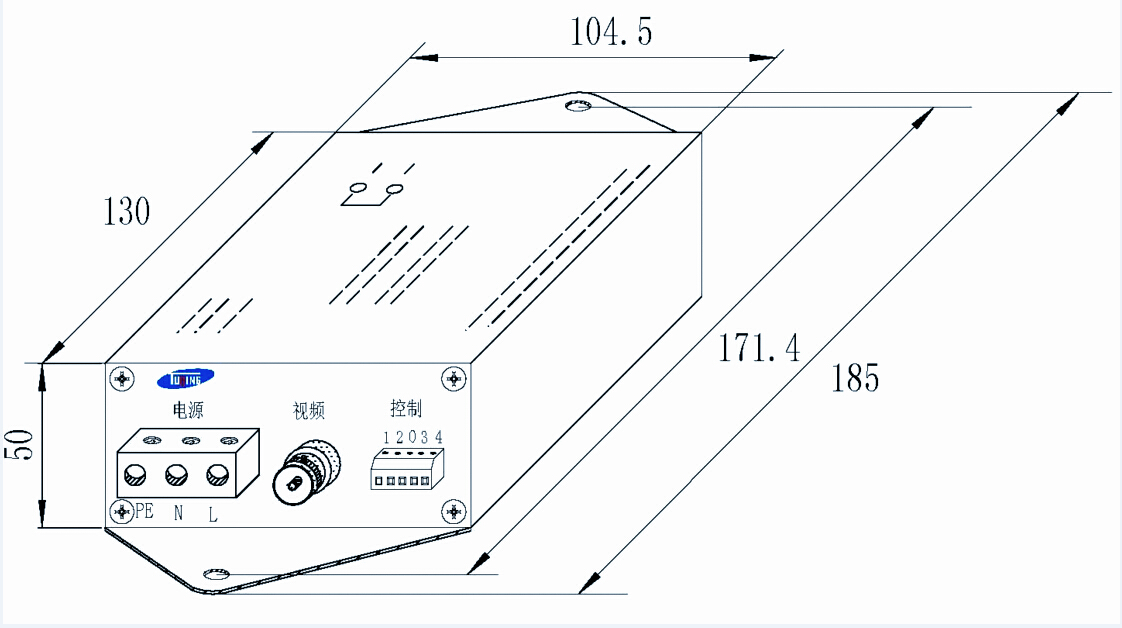

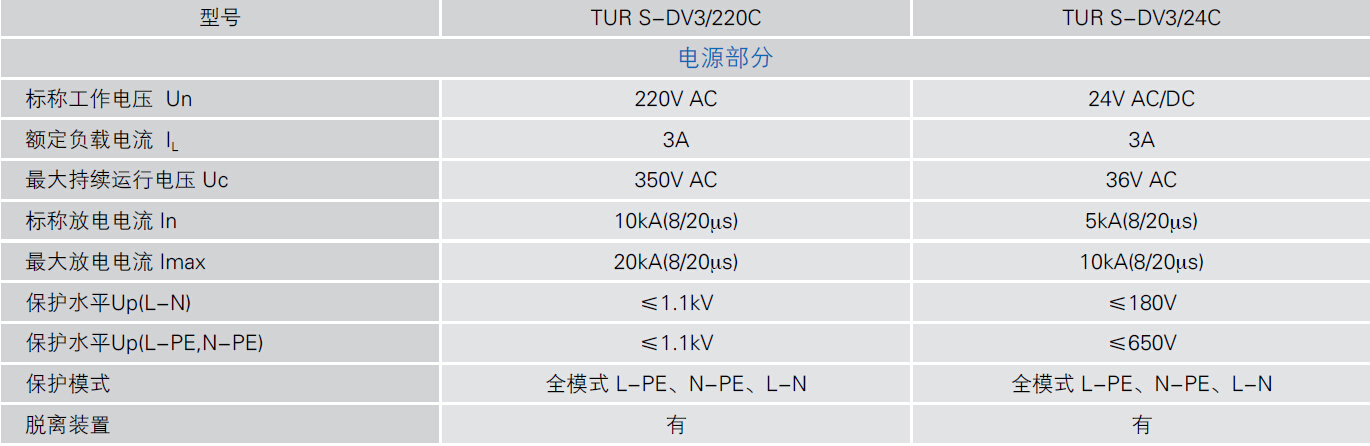

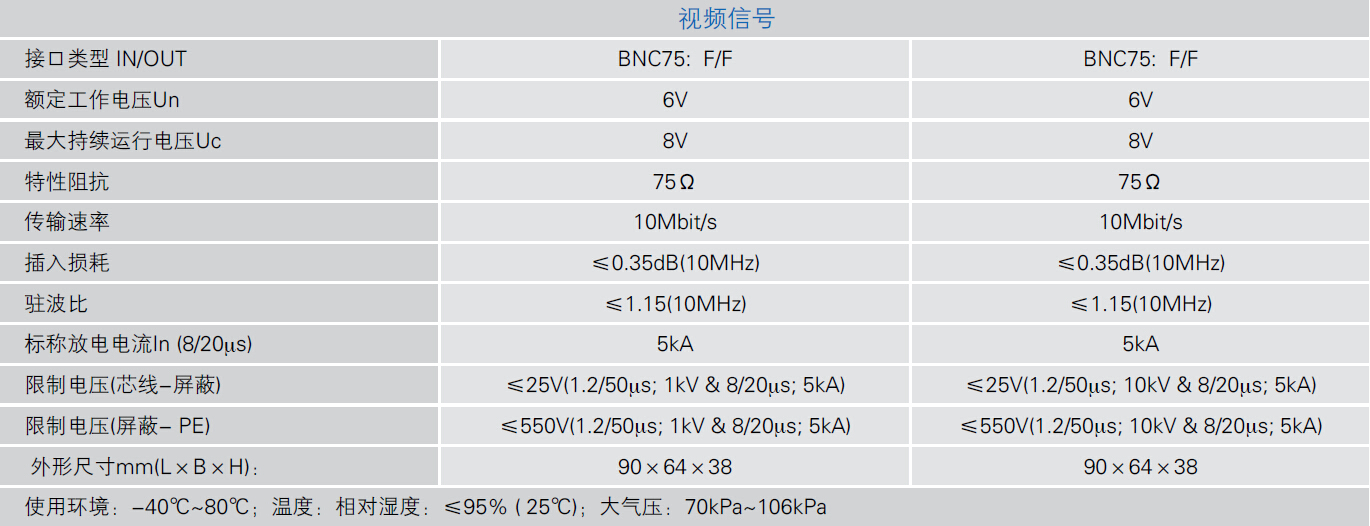

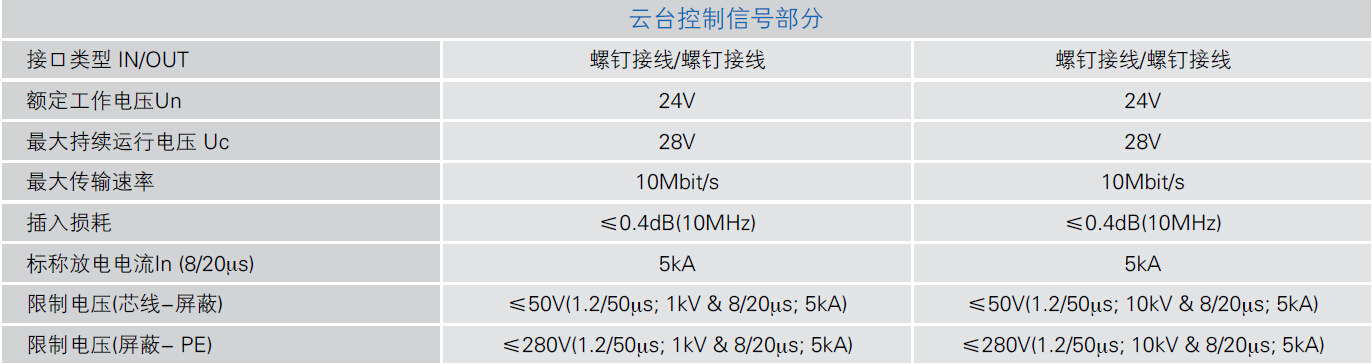

技術指标

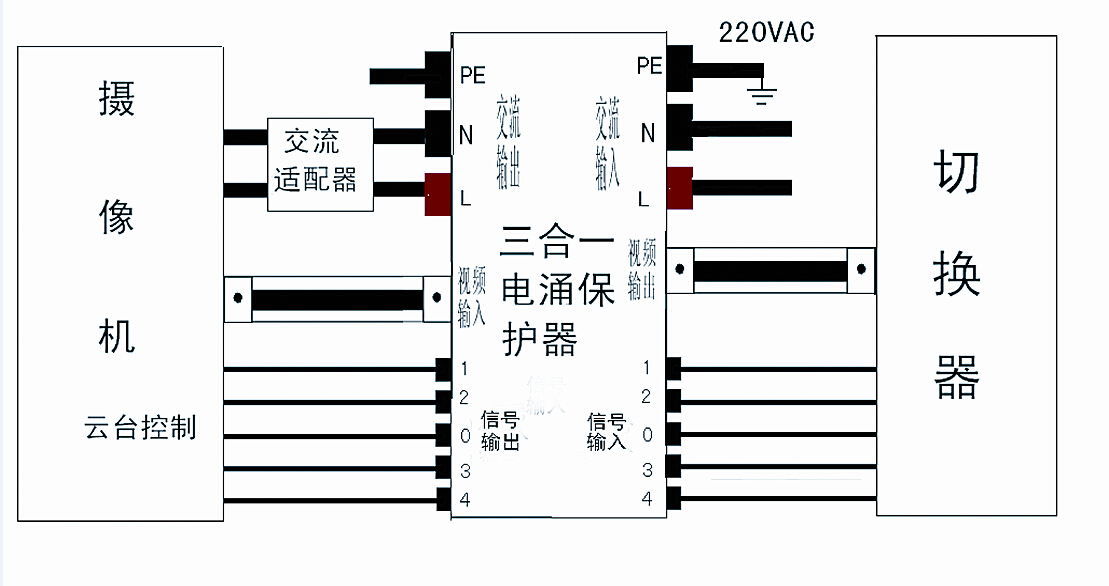

接線圖

安裝、使用、維護

把組合電湧保護器固定在相應的位置，斷開相關設備的所有電源，将組合電湧保護器接于輸入電源、攝像頭與雲台控制相關設備之間，按照接線圖所示進行接線。

注意：組合電湧保護器的輸入、輸出，切勿接反。PE線在內部已與外殼相連接完畢，請确認輸入、輸出無誤後，接通供電電源。綠燈點亮，表示電湧保護器電源部分工作正常，紅燈點亮表示電湧保護器電源部分異常。
