工作原理

本産品将電源、視頻信号的防雷浪湧保護合爲一體，采用鋁合金外殼，外型美觀，安裝接線方便，具有防塵、 防腐蝕、阻燃、電磁屏蔽、失效指示等功能。電源防雷部分爲空心電感退耦，串聯二級防雷保護，适用于保護負載電流不超過3A、24V交流供電的電子設備。産品的視頻信号采用串聯二級精細保護，适用于保護攝像頭。當有感應雷電波侵入電 源或視頻信号時，組合電湧保護器的防雷組件将以納秒級的響應速度呈現低阻抗狀态，迅速将雷電能量洩放到大地，并把由雷電引起的過電壓限制在用電設備允許承受的耐壓範圍以內，以确保電子設備的安全運行。

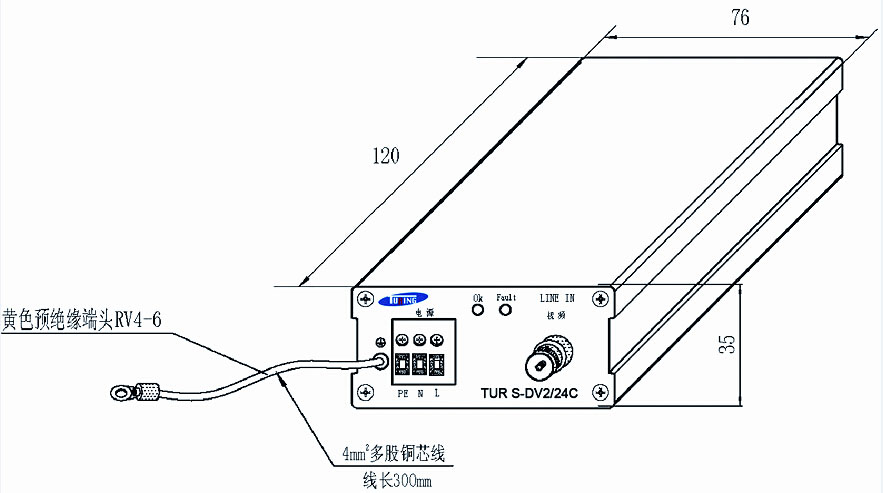

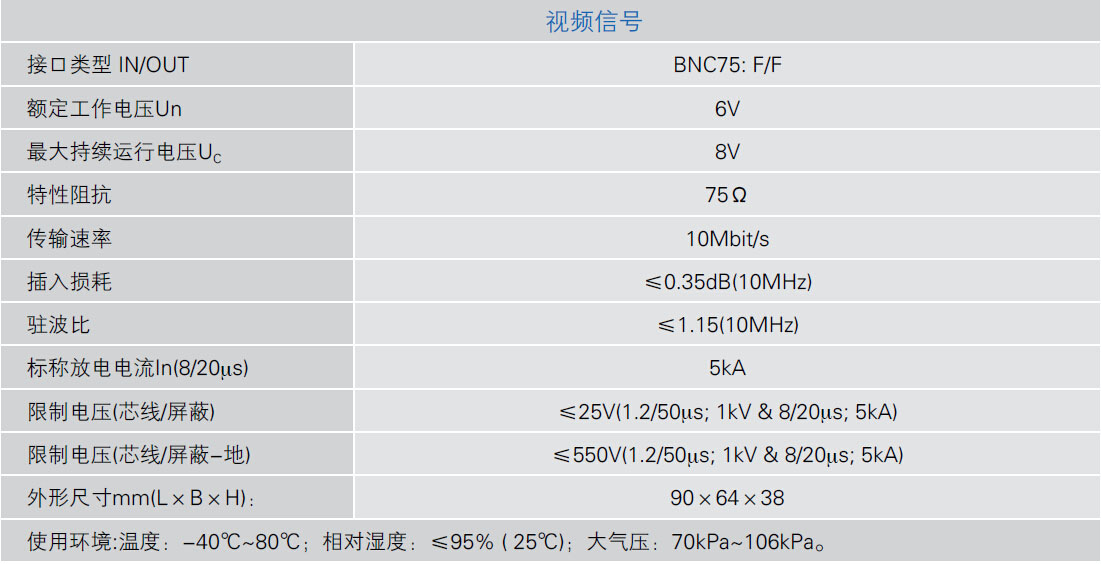

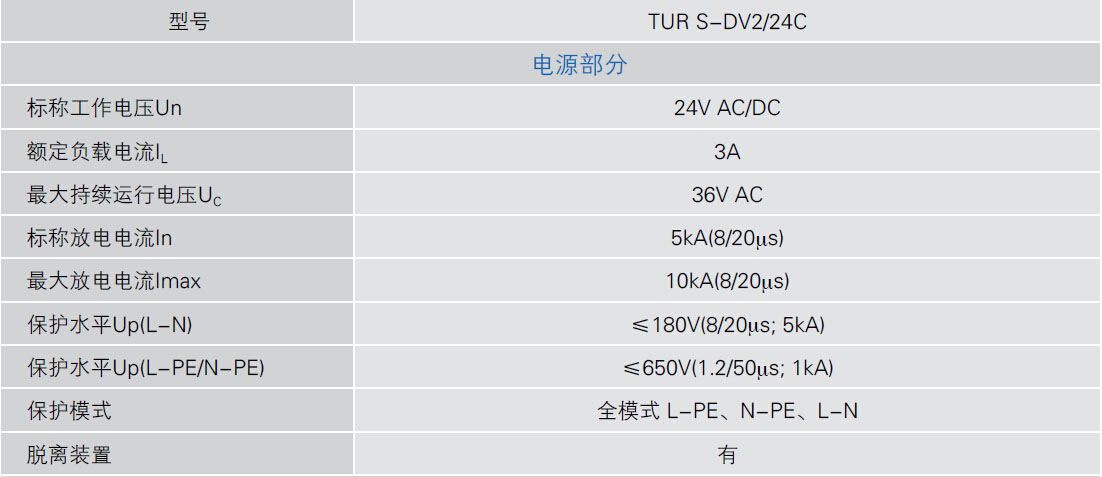

技術指标

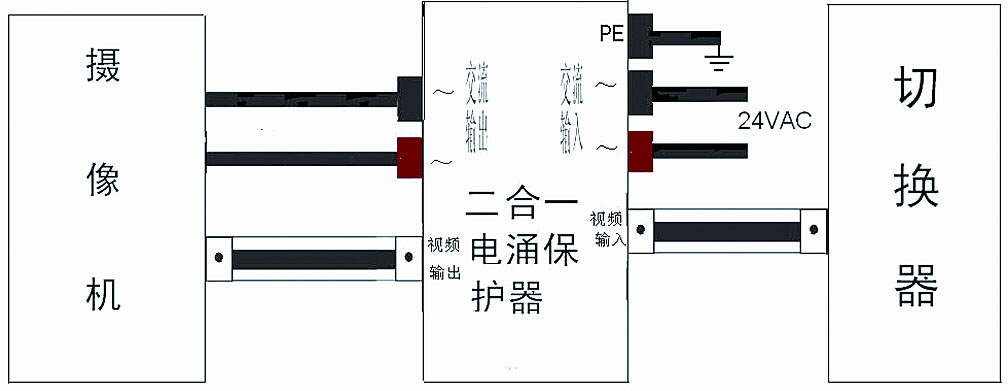

接線圖

安裝、使用、維護

1. 把組合電湧保護器固定在相應的位置，斷開相關設備的所有電 源，将組合電湧保護器接于輸入電源、攝像頭相關設備之間，按照上圖 所示進行接線。

注意：組合電湧保護器的輸入、輸出，切勿接反。

2. 接線完畢，請确認輸入、輸出無誤後，接通供電電源。綠燈點 亮，表示電湧保護器電源工作正常，紅燈點亮表示異常。
