适用範圍

适用于通訊領域、服務器、終端PC網卡的電湧保護以及需要POE供電的WLAN/WIFI/網絡交換機、網絡攝像機等網絡設備的過電壓保護。廣泛應用于安防視頻監控、環境監控等場合。

工作原理

電湧保護器串接于被保護設備的前端，當傳輸線遭到感應雷及其瞬時過電壓沖擊時，沖擊電流通過浪湧保護器的保護支路将其洩放到大地，并将感應過電壓箝位在設備允許的電壓範圍內，從而确保了運行設備安全。內部結構包含數據線和電源線兩種保護方案，确保系統過電壓精确防護，使其免受感應過電壓、操作過電壓和靜電放電等所造成的損壞。

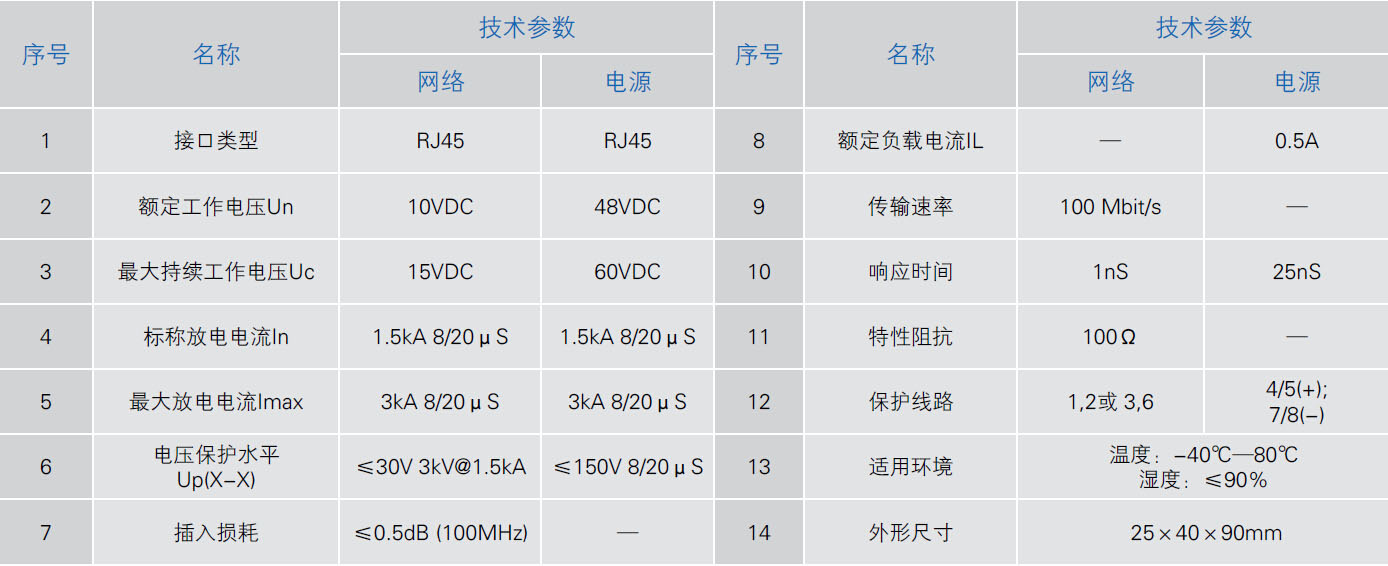

技術指标

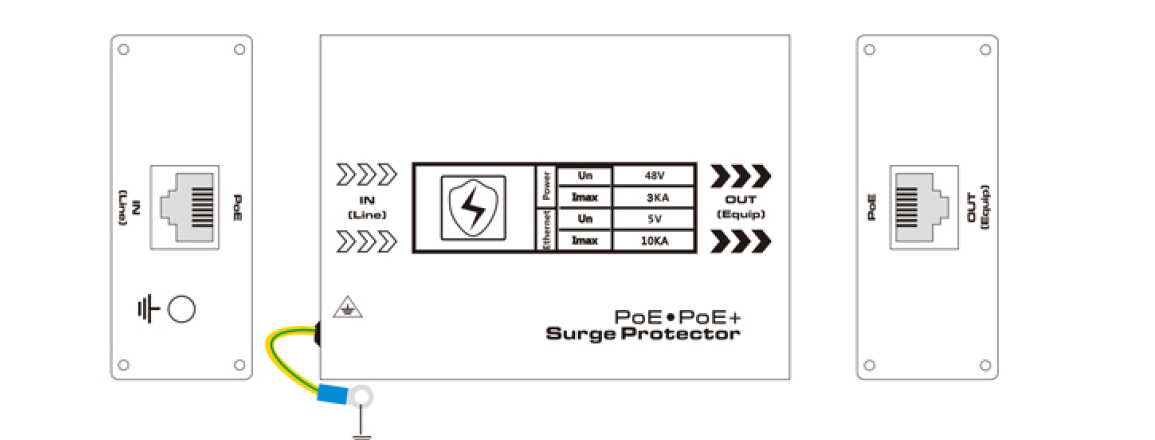

接線圖

安裝、使用與維護

将現場電纜通過水晶頭插頭RJ45插入本電湧保護器輸入端，輸出端接被保護設備即可完成電湧保護器的安裝，本電湧保護器電湧過後具有自恢複功能，除定期檢查外無須特殊維護。

1）将保護器接入系統前端，先檢查地網接地電阻，應符合規範要求；

2）将保護器接入被保護設備前端，必須連接可靠；

3）将保護器的接地線盡可能短地連接到保護接地母線上；

4）保護器上有輸入（IN)、輸出(OUT)标志，OUT即輸出端與被保護設備連接，切勿接反。

   否則會造成保護器損壞，設備也無法得到保護；

5）若由于插頭座連接不良等因素引起的損耗增大，應重新連接或更換保護器。

6）用戶不可随便拆卸保護設備各部件的緊固件，以免造成損壞，影響正常工作。
