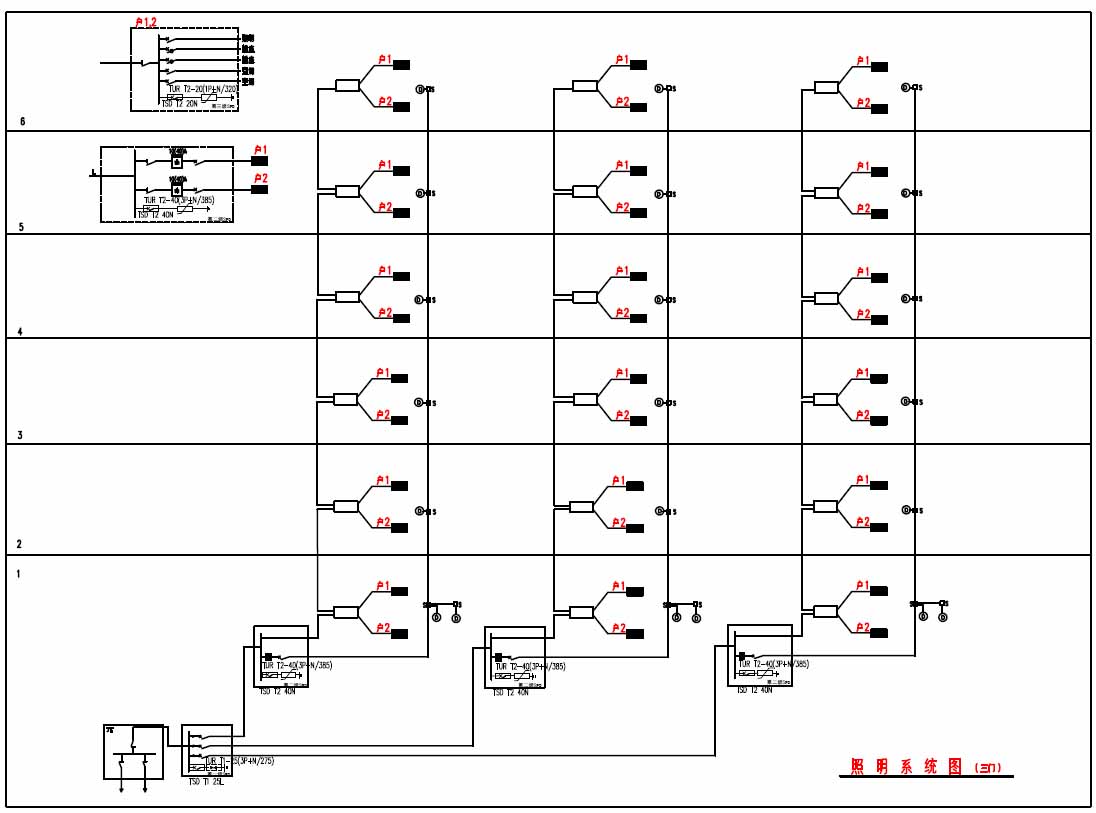

多層住宅配電系統

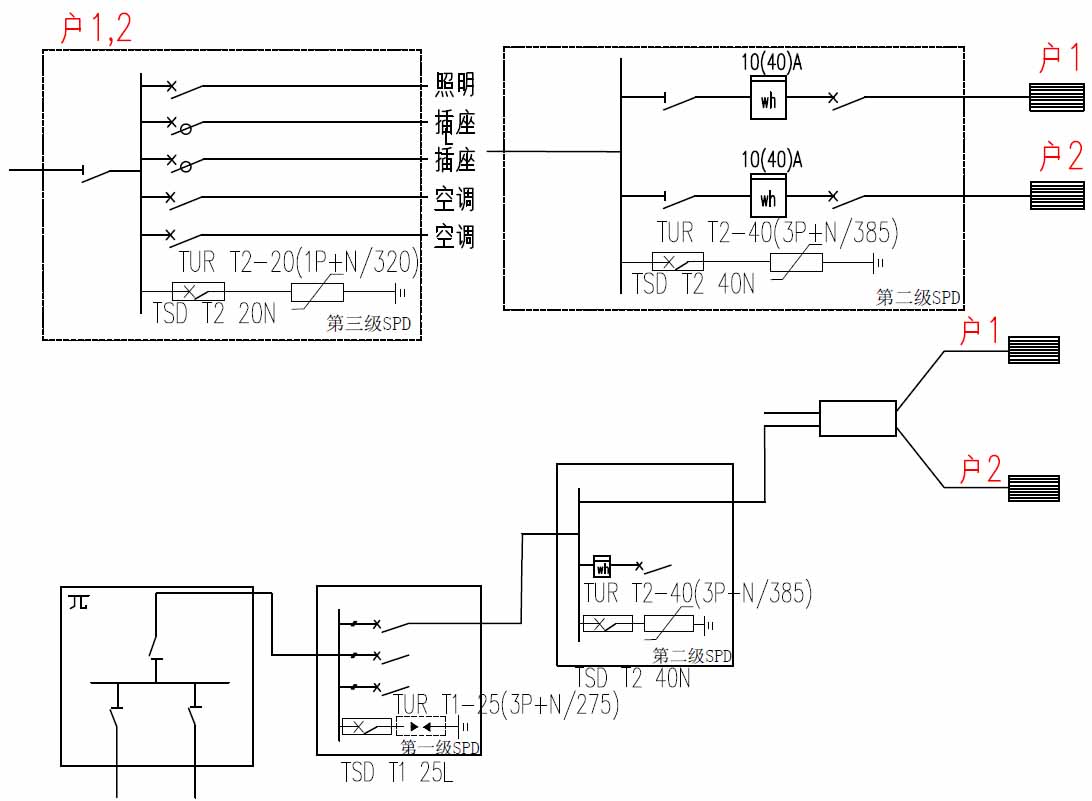

局部放大圖

根據現行國家标準《建築物防雷設計規範》GB50057和《建築物電子信息系統防雷技術規範》GB50543的規定，防雷分區（LPZs）分爲LPZ0A區、LPZ0B區 、LPZ1區 、LPZ2~n後續防雷區。依據國标圖靈提解決方案請您參考。

入樓總配電箱，應用第一級電湧保護器TUR T1-25(3P+N/275)

如分多個單元，每一單元的總配電箱應用第二級電湧保護器TUR T2-40(3P+N/385)

每一樓層的層配電箱，應用第二級電湧保護器TUR T2-40(3P+N/385)

終端入戶配電箱，應用第三級電湧保護器TUR T2-20(1P+N/320)

前端可選用專用後備保護斷路器TSD。
