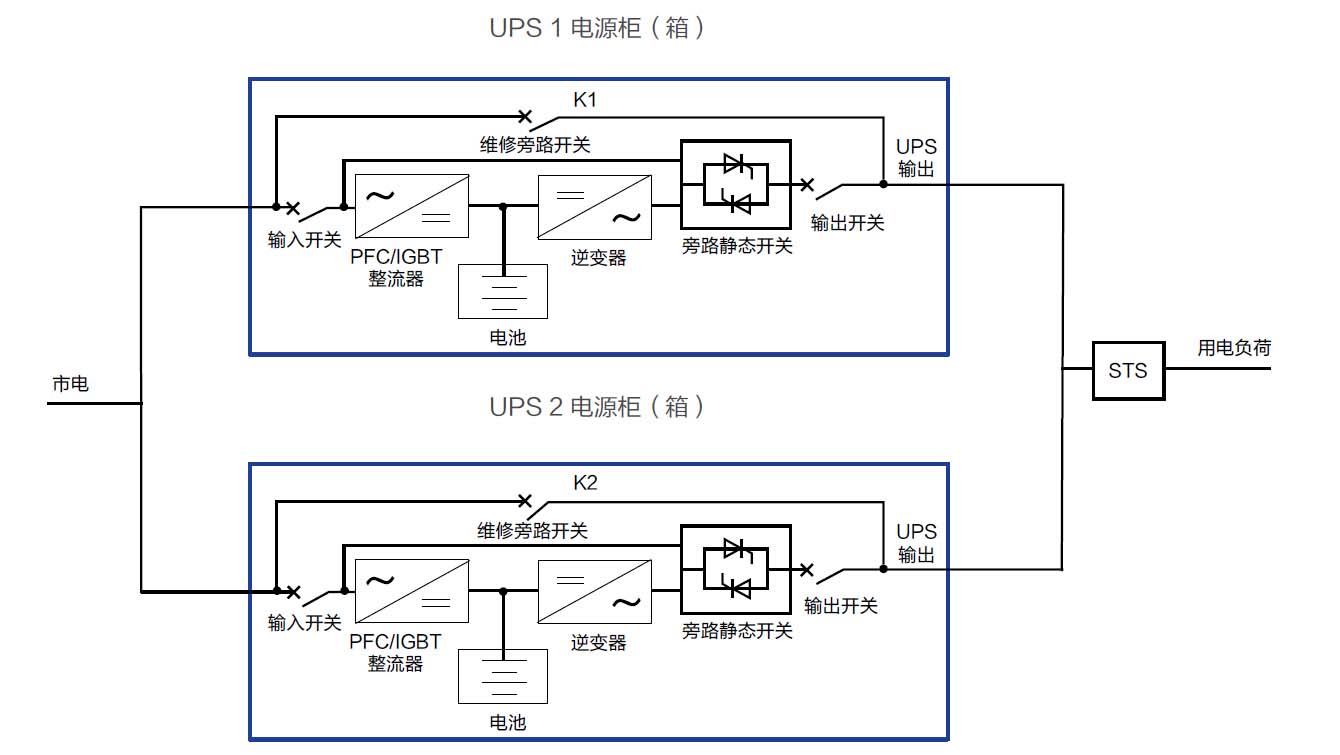

雙UPS并聯供電系統原理圖

運行模式：

① 正常模式，市電經AC/DC、DC/AC兩級變換，輸出給用戶高質量電源；

② 市電斷電時，首先進入電池模式供電，此時輸出給用戶高質量電源；電池放電至能量不足時，UPS輸出供電中斷；

③ 一台UPS故障時，另一台UPS輸出給用戶高質量電源；兩台UPS同時故障（概率低）時，市電經旁路或旁路維修開關K給用戶供電，電源質量由市電決定，電源質量得不到保證，電源質量由市電決定，存在斷電風險；

④ UPS維護時，市電經旁路維修開關K給用戶供電，電源質量由市電決定，電源質量得不到保證，存在斷電風險，維護時間長；

⑤ 若單電源輸入負荷對供電切換時間要求高，應在雙UPS與負荷之間加裝STS。

優點：一台UPS故障時，還能給用戶提供高質量電源；1+1冗餘配置。

系統可靠性MTBF：2N配置時可達0.9999

系統造價：較高，總容量配置爲單UPS系統的2倍

可靠性隐患點：

① 當市電停電時間超過電池備用時間，系統存在斷電問題；

② 兩台同時故障（概率低），市電經旁路或旁路維修開關K給用戶供電，輸出電源質量不能得到保障，電源質量由市電決定，有斷電風險；

③ UPS維護時，輸出電源質量不能得到保障，電源質量由市電決定，維護時間長，有斷電風險；

注：如負載爲雙電原輸入，則不加裝STS。
