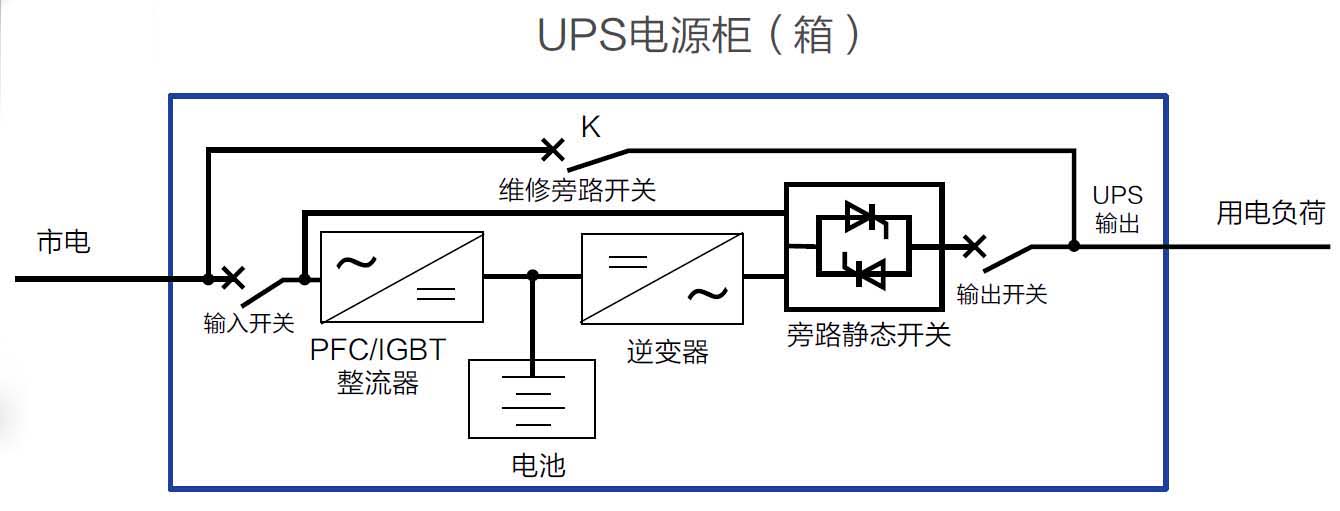

單UPS供電系統原理圖

運行模式：

① 正常模式，市電經AC/DC、DC/AC兩級變換，輸出給用戶高質量電源；

② 市電斷電時，首先進入電池模式供電，此時輸出給用戶高質量電源；電池放電至能量不足時，UPS輸出供電中斷；

③ UPS故障時，市電經旁路或旁路維修開關K給用戶供電，電源質量由市電決定，電源質量得不到保證，存在斷電風險；

④ UPS維護時，市電經旁路維修開關K給用戶供電，電源質量由市電決定，電源質量得不到保證，存在斷電風險，維護時間長；

系統造價：低。

系統可靠性MTBF：0.99

可靠性隐患點：

① 當市電停電時間超過電池備用時間，系統存在斷電問題；

② UPS故障時，輸出電源質量不能得到保障，電源質量由市電決定，有斷電風險；

③UPS維護時，輸出電源質量不能得到保障，電源質量由市電決定，維護時間長，有斷電風險。
