TUR APF 壁挂式
北京圖靈研發生産的TUR 系列有源電力濾波器、靜止無功發生器,采用先進的諧波及無功檢測方式,對大小和頻率快速變化的諧波和無功功率以及三相不平衡進行實時跟蹤補償,可以靈活設置,性能優越,具有響應速度快、濾波效率高、安裝和操作容易、維護簡單、濾波性能不受系統參數影響的特點,是理想的濾波補償産品之一。裝置采用高性能控制芯片和全控型電力電子器件,采用先進的控制理論和全數字控制方法,實時檢測電網中負載電流,快速分離出諧波電流分量,并根據諧波電流的大小産生控制指令,實時将大小相等、方向相反的補償電流注入到電網中,實現瞬時濾除諧波;同時還可以提供超前或滞後的無功電流,用于改善電網的功率因數和實現動态無功補償。由于優異的産品性能和良好的服務,圖靈公司的TUR系列電能質量産品已廣泛應用于電力、冶金、航天、航空、石油化工、造船、建築、醫療、通信、交通、汽車制造、污水處理、制藥、精密機械等行業中。
  • 性能特點

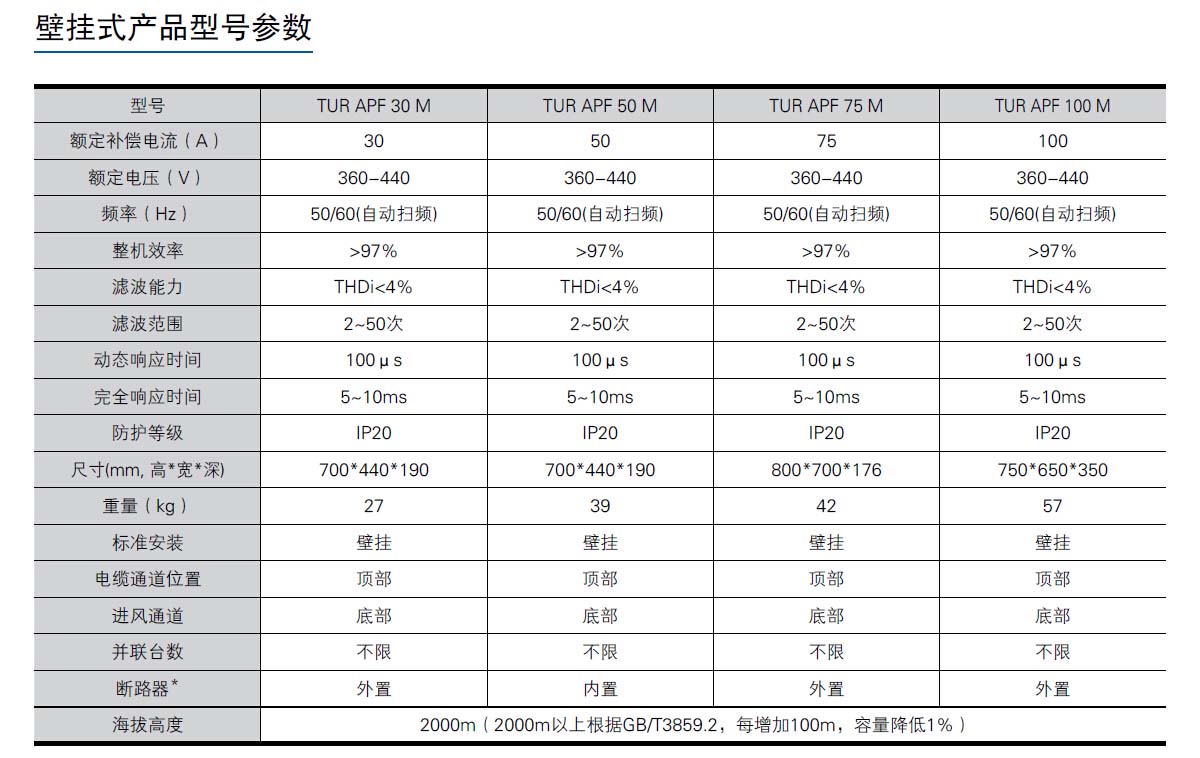

  • 技術參數
  • 配置清單

TUR APF 有源濾波器技術特點

· 可同時濾除2次到50次的諧波電流,也可濾除特定次數諧波

· 濾除效率高,使THD<5%

· 反應速度快,100us內響應負荷變化,全部響應時間爲10ms(½周波)

· 具有濾波、無功補償和消除三相不平衡三種功能

· 穩定性好,動态注入電流,不受系統不平衡的影響,可自動消除系統諧振

· 強大的自保護功能,具有自動限流功能,不會發生過載

· 設計選型簡單,不需要進行詳細的電網分析

· 一機同時滿足三相三線和三相四線兩種接線方式

· 安裝簡單、方便,易于擴展,最多可10台并聯



集中補償設計圖例

局部補償設計圖例

就地補償設計圖例
