負荷概況

       高級寫字樓電氣設備中存在着衆多的非線性特性負載（諧波源），如：節能燈、熒光燈、氣體放電燈、變頻空調、計算機、UPS裝置、電子調速裝備、軟起動設備等。大量的電子設備裝置呈三相不平衡運行狀态，導緻中線諧波電流畸高，大量高次諧波使得樓宇的視頻監控，計算機網絡通訊及各個報警系統的安全運行指标大大降低。

       本案例爲某高級寫字樓電纜豎井內配電箱實測記錄的電流波形，中性線電流非常大，業主稱該處已多次發生斷電、斷纜事故。

現場情況

       現場測試，總電流400A ,電流畸變率26.1%。

       根據公式

      計算求得 基波電流=400/1.033=387.2A

       計算諧波電流=0.261*387.2=101A 。

治理措施

治理措施爲配電間進線回路各安裝一台TUR APF 100/380 G有源電力濾波器。

治理效果

有源濾波器投如使用後，電流總畸變率從26.1%降到3.0%，大大提高了電網的電能質量，濾波效果明顯。

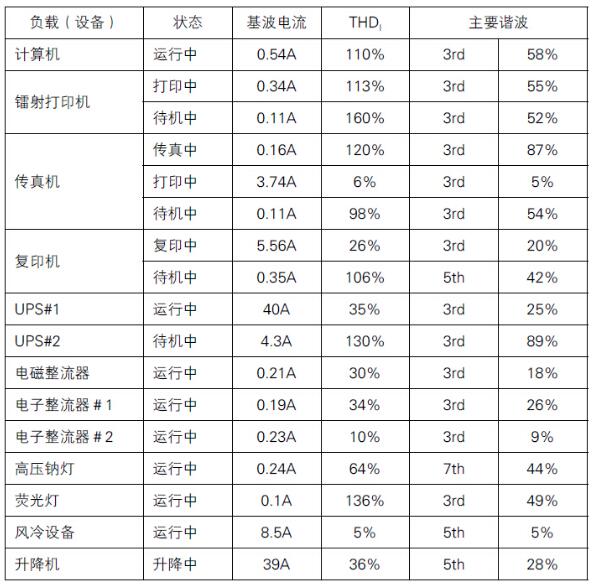

常用于商廈的設備的諧波表現列表
