負荷概況

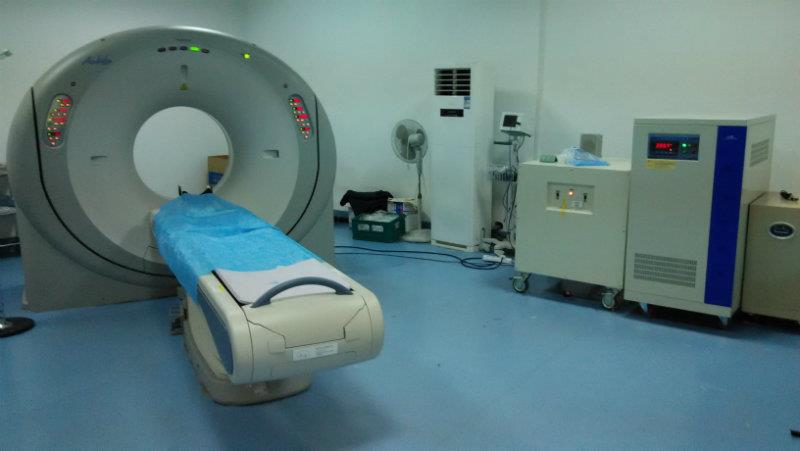

某醫院引入先進醫療設備，核磁共振成像（MRI）、全身螺旋CT掃描儀、高頻電刀等。醫療設備都具有高檔的計算機部件和大量的高靈敏電子器件，對供電電源的質量要求很高。
由于高次諧波的存在，操作人員在工作中經常遇到這些先進的醫療儀器和設備出現故障，輕則出現數據差錯、圖像模糊、信息丢失，工作受到幹擾。重則硬件突然損壞，軟件遭到沖擊，儀器設備無法繼續正常工作。特别是檢測人體生物電信号的儀器設備，如心電圖機、腦電圖機、心電監護儀、超聲診斷儀等直接接觸人體的儀器設備，由于信号非常的微弱，如果受到幹擾，就會在檢測波形、圖形、圖像上疊加一種類似于某些病變的畸變（諧波）造成誤診，同時還會引起微電擊，嚴重時還有生命危險。因此在使用這些先進的醫療設備時，必須采取諧波保護措施，确保生命以及儀器設備的安全。
現場情況
現場勘查主要負載爲電子醫療精密設備、照明及變頻通風設備、計算機及UPS等，主要負載諧波電流畸變率可參照下表。需要治理諧波的負載集中在2台變壓器下，變壓器容量1600KVA。
負載諧波電流經驗數值 | ||
諧波源負載種類 | 諧波電流次數 | 諧波電流畸變率 |
照明燈具、電腦等 | 3，5，7，9等（2n+1）次 | （7~10）% |
電子檢測設備、手術室、伽瑪刀 | 3，5，7，9等（2n+1）次 | （10~15）% |
CT、磁共振、DSA等 | 3，5，7，9等（2n+1）次 | （30~40）% |
加速器、X 光機、胃腸機等 | 3，5，7，9等（2n+1）次 | （50~60）% |
UPS、變頻通風設備、電梯等 | 5，7，9，11等（6n+1）次 | （25~35）% |
根據公式
K 變壓器負荷率，即負荷占變壓器額定容量的比例，通常取0.6~0.8；
THDi 電流總諧波畸變率30%；
S 變壓器額定容量 1600KVA；
U 低壓系統電壓 380V
負載率取0.6，計算求得總諧波電流=419A
治理措施
治理措施爲用2台200A的有源濾波裝置對2台變壓器二次側進行集中補償。
治理效果
有源濾波器投入使用後，諧波治理效果明顯，電網質量大大提升。
