負荷概況

    用電負荷爲變頻器傳動系統，其高次諧波污染嚴重。影響了晶閘管觸發，嚴重時導緻變頻系統IGBT 燒壞，控制闆不能正常工作。同時本負荷場合多次出現了無功補償電容櫃燒毀，擺剪傳動系統變頻器故障，控制闆燒毀等問題（在諧波環境下，傳統無功補償裝置的投入一方面放大諧波，另一方面使無功補償電容器過載，影響電容器使用壽命）。

現場情況

配電變壓器爲4000KVA,變壓器側諧波畸變率THD=30%,負載率爲53%。

根據公式

K    變壓器負荷率，即負荷占變壓器額定容量的比例，通常取53%；

THDi 電流總諧波畸變率30%；

S    變壓器額定容量 4000KVA；

U    低壓系統電壓 380V

 計算求得 總諧波電流=925.6A

治理措施

治理措施爲在諧波源前端配置4台TUR APF 200和1台TUR APF 100三相三線有源電力濾波器。

治理效果

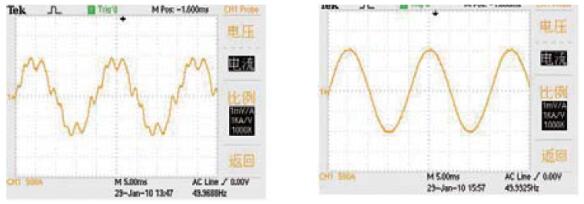

從圖上比較就可以明顯看出，投入濾波器後電流畸變率降低爲3.0%左右，線路中諧波污染現象得到明顯治理，保證設備安全運行。
